Apesar do título, este artigo se aplica igualmente ao AstroDMx Capture para Linux e AstroDMx Capture para macOS e também à câmera SV205. A SVBONY SV105 é uma câmera agradável e de baixo custo para imagens lunares, solares e planetárias. O ônus desta câmera é que ela sofre com vinhetas de pixel, o que significa que quando uma lente do tipo webcam não está na frente do sensor, o sensor não é iluminado uniformemente em luminância ou crominância.

Esta é a situação com o SV105 (e o SV205) quando é colocado no foco de um telescópio. Os resultados são arruinados por essa vinheta de pixel.

Se o leitor não estiver familiarizado com a vinheta ou o fenômeno separado vinheta de pixel, ele deve realizar pesquisas on-line para saber mais sobre esses dois fenômenos. Apesar do fato de que as imagens do SV105 (e SV205) são arruinadas por vinhetas de pixel, esta situação é facilmente corrigida no AstroDMx Capture por meio de correção de campo plano em tempo real. Hoje é um dia uniformemente nublado com o céu coberto por uma camada uniforme de nuvens stratus. Não há gradientes óbvios no brilho do céu.

6379461904475288557851477

Para o astrônomo, isso representa uma oportunidade de capturar campos planos. O telescópio pode ser apontado para uma região cinza uniforme do céu e imagens de campo plano capturadas. Melhor ainda, um pedaço de plástico branco pode ser colado na frente do telescópio para atuar como um difusor adicional. Se o difusor de plasticard não for utilizado, pode ser necessário empregar um filtro de densidade neutra para evitar que a imagem fique saturada de luz.

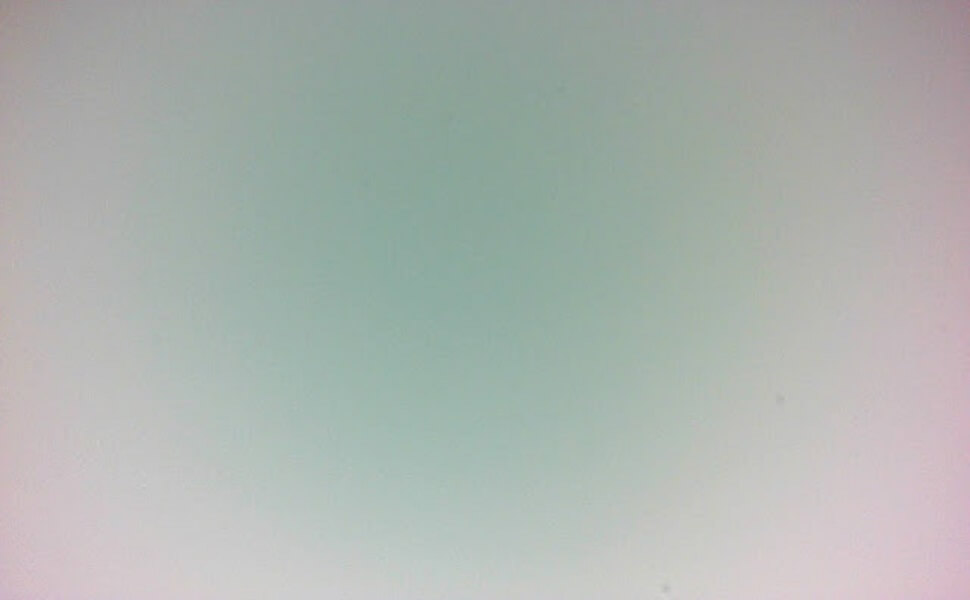

Esta é uma imagem do céu cinza uniforme tirada com um SV105 através de um refrator 80mm f/5/5. 6379461917008033961123271

A imagem não é uniforme e isso é resultado da vinheta de pixel. Tal imagem é um campo plano. Será notado se você olhar com cuidado, que há uma série de manchas de poeira na imagem.  Quando a correção de campo plano é aplicada a essa imagem, o resultado é notável.

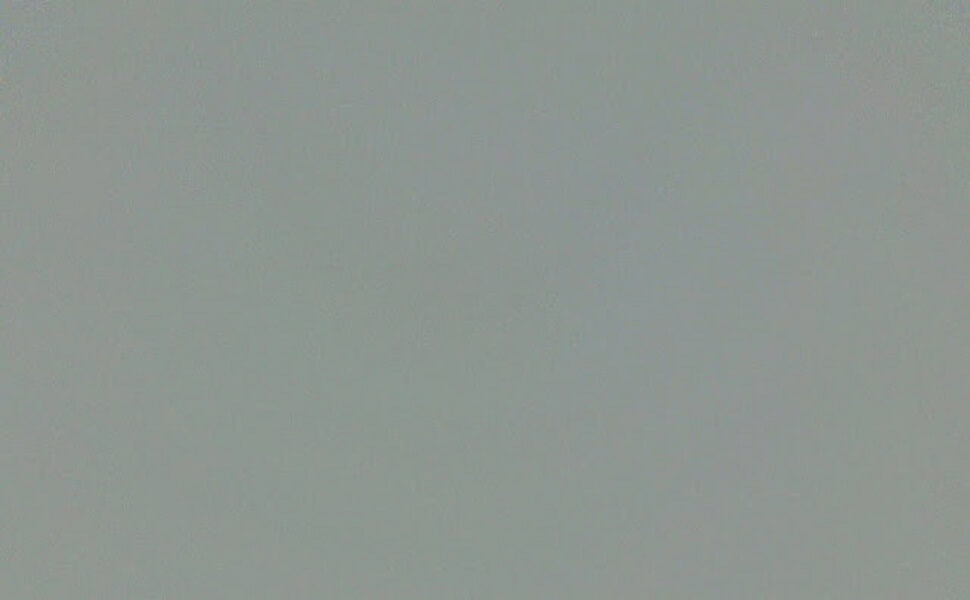

Correção de campo plano aplicada a esta imagem 6379461923414354454847417

Duas coisas serão notadas.

  • A imagem agora é uniforme ao contrário da imagem não corrigida.
  • As manchas de poeira foram eliminadas aplicando a correção de campo plano.

Deve-se afirmar aqui que normalmente não se aplica uma correção de campo plano a uma das imagens de campo plano como fizemos aqui; fizemos isso para mostrar os efeitos dramáticos da correção de campo plano na vinheta de pixel. Imagine o efeito que essa correção de campo plano terá em imagens lunares mostrando vinhetas de pixel semelhantes.

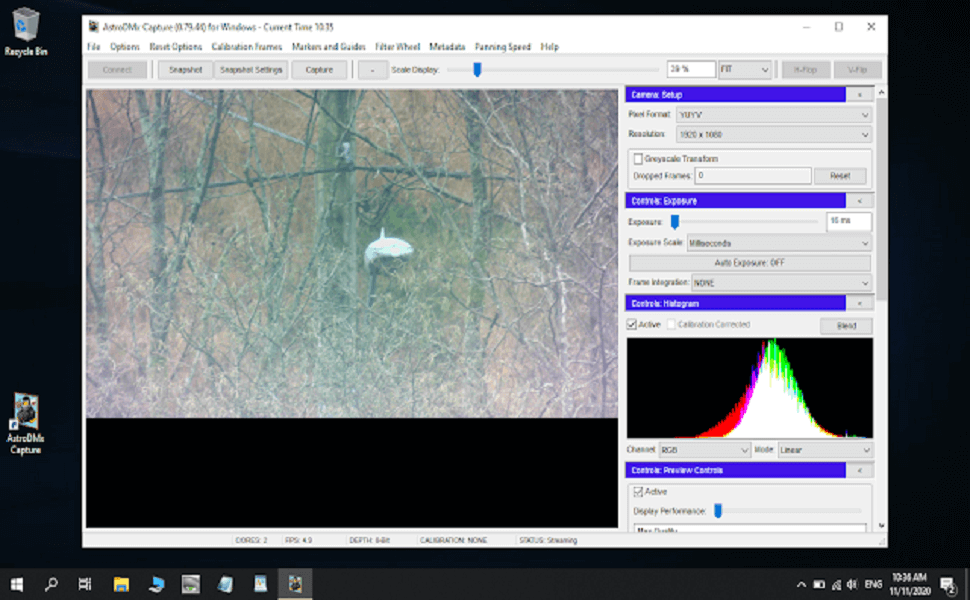

Captura de tela do AstroDMx Capture para Windows transmitindo dados não corrigidos de uma luz de rua do outro lado do vale.6379461930332940316432404

A vinheta de pixel pode ser vista afetando o centro da imagem e as bordas da imagem.

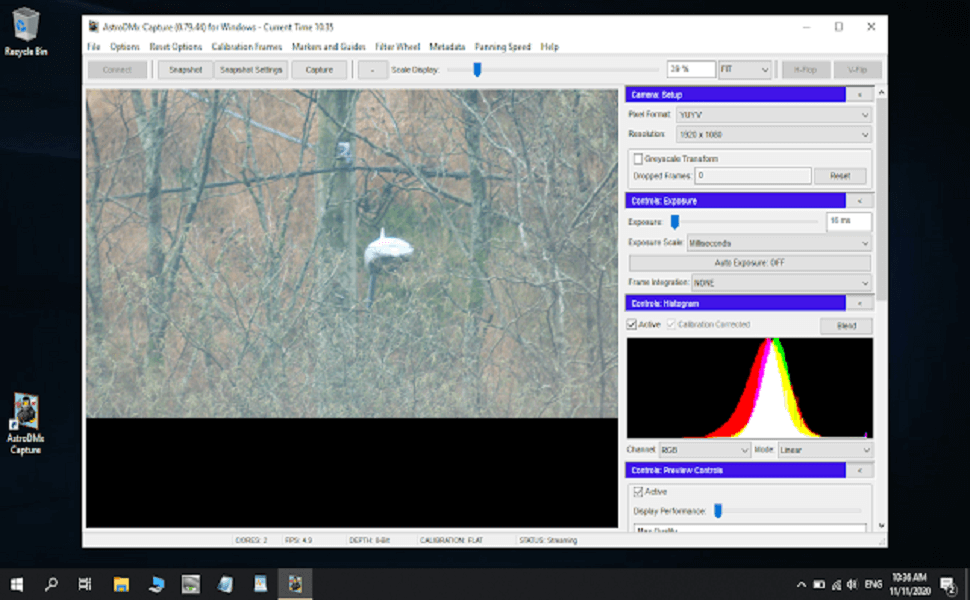

Captura de tela do AstroDMx Capture para Windows transmitindo dados corrigidos de campo plano6379461939470310736828497

A vinheta de pixel foi eliminada.

Campos planos devem ser coletados antes da sessão de imagem. Eles podem então ser usados ​​em futuras sessões de imagem com a mesma configuração de câmera e escopo. Eles precisarão ser substituídos se, por exemplo, mais poeira se acumular no sensor.

O AstroDMx Capture pode aplicar as correções de arquivo plano em tempo real para que o fluxo de vídeo e os dados salvos sejam todos corrigidos em campo plano. (Como um aparte, o mesmo vale para os quadros escuros, se forem necessários).

Iniciando o AstroDMx Capture para Windows e aplicando correção de campo plano em tempo real aos dados capturados.

Iniciando o AstroDMx Capture

Quando o AstroDMx Capture for Windows for iniciado, clique no botão Conectar .

Todas as câmeras detectadas são exibidas no menu suspenso da câmera. Neste caso o SV105 apresenta-se duas vezes. A versão WinUVC deve ser selecionada.

Em seguida, o menu suspenso de formato mostrará YUYV e Motion JPEG. Selecione YUYV.

Isso seleciona o formato de saída não compactado YUYV.

Em seguida, o menu suspenso Resolução deve ser usado para selecionar  1920 x 1080 . Esta câmera não suporta a região de interesse, portanto, não há nada a ganhar selecionando uma resolução menor.

Capturando campos planos

Clique no botão Frames de calibração e selecione Capture Flats

Certifique-se de que a luneta esteja apontando para uma área uniforme do céu cinza ou que um plástico branco esteja na frente da luneta.

Defina o controle deslizante de exposição para que a imagem não fique saturada em nenhum lugar e a vinheta do Pixel seja exibida

O software é configurado automaticamente para capturar 20 imagens de campo plano e salvá-las mais o campo plano médio. Este é o apartamento principal. Clique no botão Capturar na janela de diálogo Campos planos dos quadros de calibração.

Vinte imagens de campo plano serão capturadas e o mestre, campo plano médio será salvo

Quando o campo plano for capturado, uma mensagem dizendo isso aparecerá.

Aplicando a correção de campo plano em tempo real ao fluxo de vídeo e a quaisquer dados salvos.

Clique no botão Frame de calibração e selecione Load Master Flat

Uma caixa de diálogo Campos planos de quadros de calibração será exibida

Clique no botão localizar e navegue até onde os campos planos foram salvos

Selecione a imagem de dados de média de campo plano (não a imagem de histograma de média de campo plano)

Em seguida, marque a caixa de seleção Ativar e você verá a correção de campo plano aplicada imediatamente ao streaming de vídeo.

Pode-se ver que a correção de campo plano foi feita.

A correção de campo plano pode ser ativada e desativada usando o menu suspenso Quadro de calibração

A correção de campo plano funciona assumindo que quando o sensor é iluminado uniformemente com luz branca difusa, cada pixel deve conter as mesmas informações que todos os outros pixels. Com a vinheta clássica e a vinheta de pixel, isso não é verdade devido a vários motivos. A correção de campo plano usa as informações no campo plano médio (Mestre) para corrigir matematicamente cada pixel para que a suposição original seja atendida. Vimos isso em ação quando um único campo plano mostrando uma vinheta de pixel ruim foi corrigido em uma imagem uniformemente iluminada pela correção de campo plano. Também vimos a correção em ação em imagens comuns em um fluxo de vídeo.

O AstroDMx Capture para Windows, Linux e macOS está configurado como vimos para fazer a correção em tempo real para que os dados corrigidos sejam salvos.

As câmeras SV105 e SV205 podem dar bons resultados se usadas corretamente!

A menos que sejam encontrados problemas durante os testes, o AstroDMx Capture para Windows será lançado nos próximos dias, juntamente com os principais lançamentos do AstroDMx Capture para macOS, Linux, incluindo o Raspberry Pi.

Mais detalhes da imagem sobre as etapas da operação, você pode encontrar no site dele, espero que ajude você.
